套缸式升降機整機由平臺、伸縮油缸、單梯式或雙梯式防轉機構、底盤油箱、支腿、行走輪等組成。平臺有伸縮油缸直接頂升，當啟動電機時，有電機帶動齒輪泵供油，油液經單向閥及電磁通道輸入油缸，伸縮油缸則逐節上升，當平臺升到最大高度時系統壓力也就達到了額定工作壓力，此時有溢油閥卸荷，油壓保持在恒定的工作壓力，停機后單向閥保壓，平臺便停留在最大的工作位置，平臺可根據現場的作業高度在最大高度以下任意位置停留。

平臺下降靠自重將油液經電磁閥換向閥壓入油箱。當接通電磁閥換向閥時，伸縮油缸便逐節下降，也可在下降過程中的人以高度切斷電磁換向閥，使其停止下降。

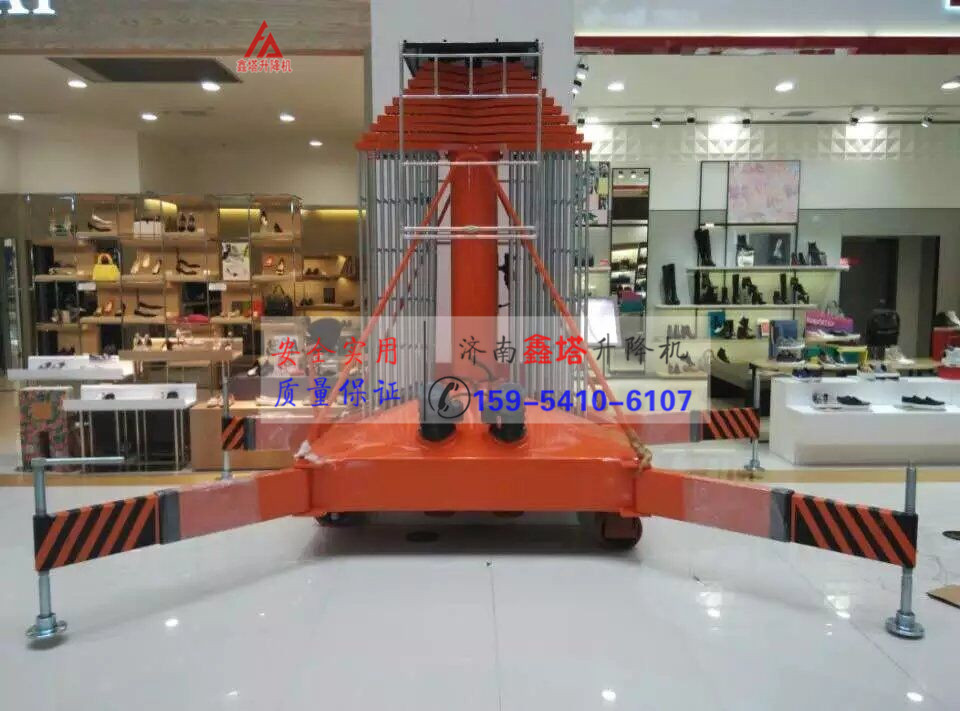

細節圖片


安全須知：
a. 專業人員不得隨意拆裝電器，以防觸電或誤接。
b. 升降臺工作平臺下面檢修時，必須吊住、支撐升降臺工作平臺，以防升降臺突然下降，造成人員傷亡。
c. 不得任意調整溢流閥。液壓系統中的每個元件都是在規定壓力下工作的。任意調整溢流閥后，可能會造成液壓系統非正常運轉。對人、機、物都會有不必要的損傷。
a. 滾輪、中間軸及軸承，油缸銷軸及軸承，臂架鉸軸及軸承等有無磨損。
b. 各部位均加注一些潤滑油，延長軸承使用壽命。
c. 液壓油的油質和油位。升降臺全程升起，在這位置時，液壓沒面應高出箱底 40-50 毫米。液壓油是變暗、發粘或有砂礫等異物，如有發現應及時更換（ 32#液壓油）
