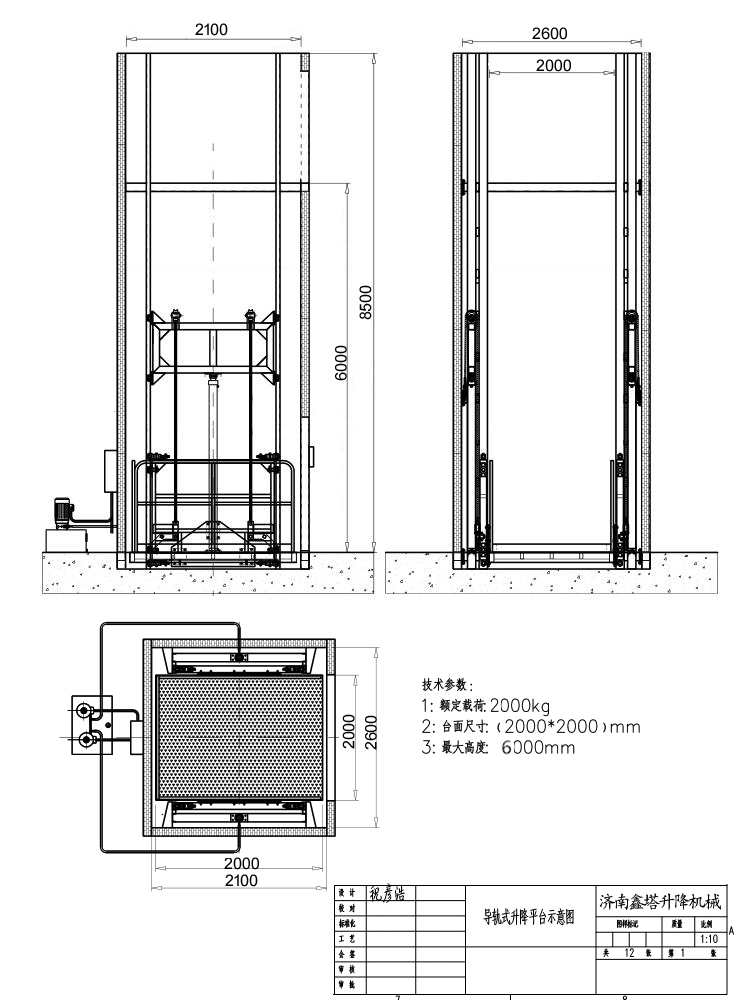

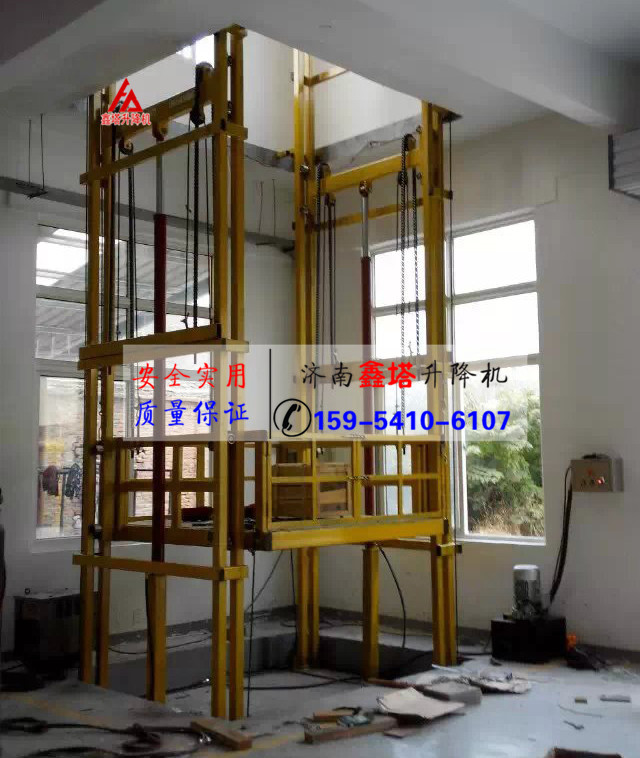

今天濟南鑫塔小編為大家介紹一下液壓貨梯細節結構，并展示一下液壓貨梯細節結構圖片。

液壓貨梯即液壓升降貨梯，液壓升降平臺，結構由液壓系統和機械部分組成。液壓系統由電機泵站、液壓油缸等組成。而機械部分由導軌、鏈條、鋼絲繩等組成。

1.產品結構
主體框架采用山東鋼鐵集團生產的優質方管焊接組裝而成，具有強度高、穩定性好、耐磨性強等特點。
工作臺面以冷彎型鋼為主體框架，上面鋪設4mm厚花紋鋼板，即保證了臺面的綜合強度，又使作業安全方便。
底上架采用重型鋼材，支架相連的轉動部分所用的銷軸都做了調質處理，在保證表面硬度的前提下大大提高各項力學性能指標，提高了平臺的使用壽命。
2.液壓系統
采用國內一線品牌河北恒宇集團生產的耐磨油缸，質量可靠，經久耐用，起升油缸在設備安裝上采用垂直置放法，有效地避免了設備晃動。
液壓泵站采用中外合資品牌液壓集成泵站，集單向閥、溢流閥、電磁閥為一體，在保證使用性能的前提下使結構更緊湊，有效地減少泄露，保證設備安全穩定性。
密封元件采用日本原裝進口“NOK”密封圈，大大提高了其耐用性，有效的增加了使用壽命。

液壓貨梯整機的液壓系統圖油路各自擬訂好的控制回路及液壓源組合而成。各回路相互組合時去掉重復多余的元件，力求系統結構簡單。注意各元件間的聯鎖關系，避免誤動作發生。要盡量減少能量損失環節，提高系統的工作效率。為了便于液壓系統的維護和監測，在系統中的主要路段要裝設有必要的監測元件，如壓力表，溫度計等。在設計中可以考慮在關鍵部位，附設備用件，以便意外事件發生時能迅速更換，保證主機連續工作。各液壓元件采用國產標準件，在圖中按國家標準規定的液壓元件職能符號的常態位置繪制。
